(1) DSM型低壓噴吹脈沖袋式除塵器

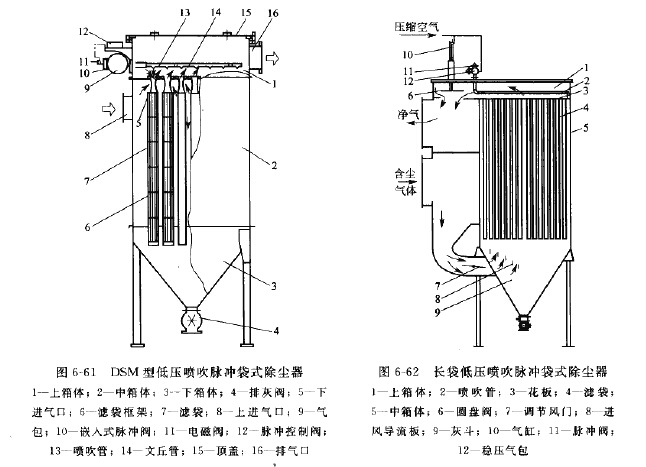

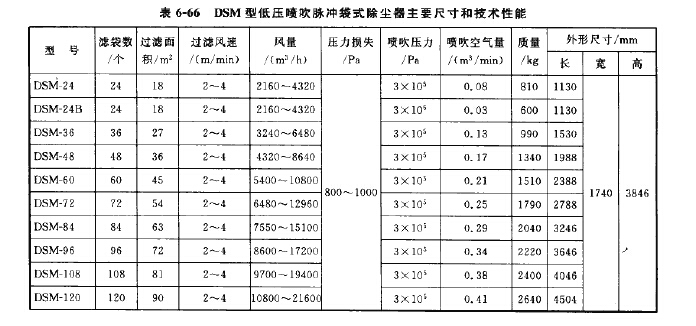

DSM型低壓噴吹脈沖袋式除塵器結構特點是采用嵌人式脈沖閥，增大噴吹管直徑，以 噴嘴取代傳統的噴孔，從而降低噴吹壓力，噴吹壓力為0.2?0.3MPa,增加壓縮空氣氣量。 采用上進風方式，含塵氣體由中箱體上部進人，依靠擋板進人濾袋。如圖6-61所示。其主 要尺寸和技術性能見表6-66。

濾袋與花板之間用帶環的濾袋口密封，噴吹管與氣包之間有軟連接，換袋時可將其豎起。

(2) LCMD型長袋低壓噴吹脈沖袋式除塵器

長袋低壓噴吹脈沖袋式除塵器特點是濾袋長，數量多，設備緊湊，可處理較大量的含 塵氣體。濾袋長度可達6m，直徑一般為對30?160mm。袋口不設引射文氏管。結構見 圖 6-62。

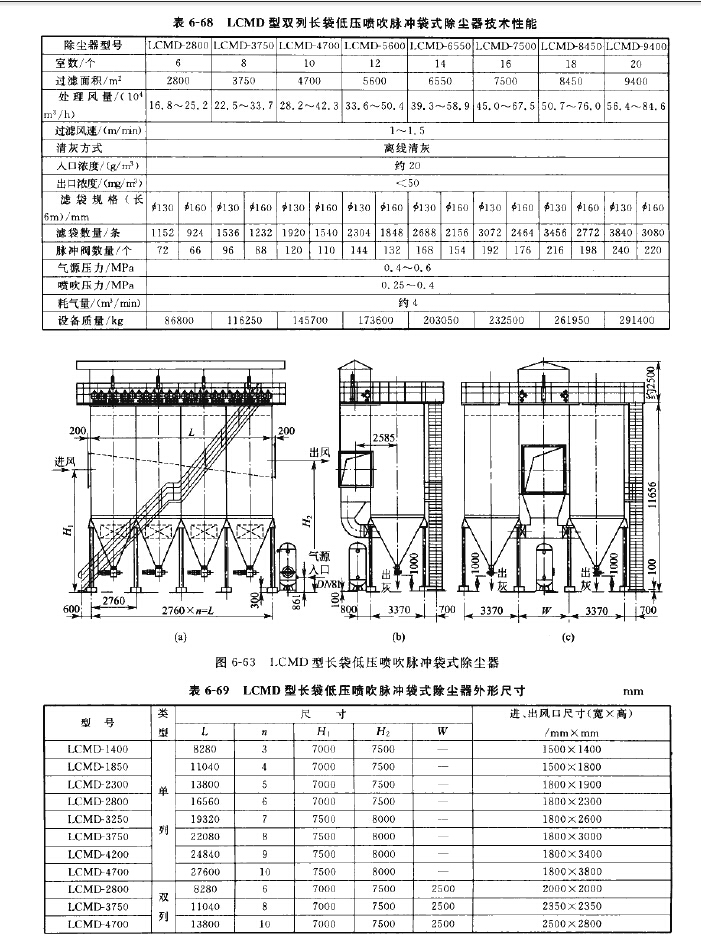

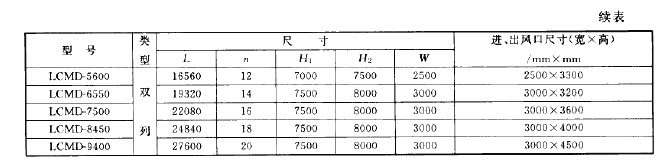

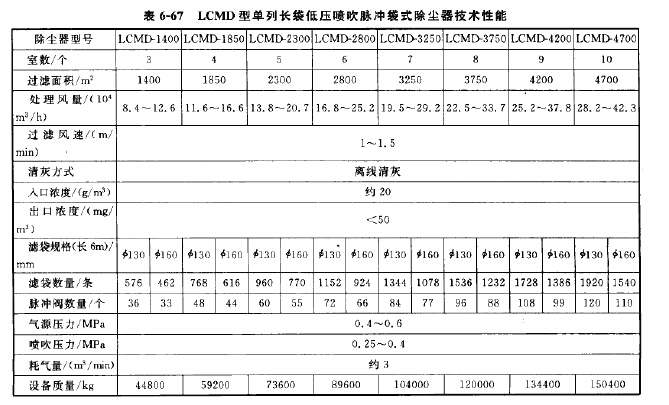

LCMD型長袋低壓噴吹脈沖袋式除塵器分為單列和雙列兩種，其技術性能見表6-67和 表6-68,外形尺寸見圖6-63和表6-69。
