慣性除塵器是利用粉塵在運動中慣性力大于氣體慣性力的作用，將粉塵從含塵氣體中分 離出來，其結構簡單，阻力較小，但除塵效率較低，一般常用于一級除塵。
慣性除塵器按結構形式可分為碰撞式慣性除塵器和回流式慣性除塵器。

4.1.1碰撞式慣性除塵器的除塵原理

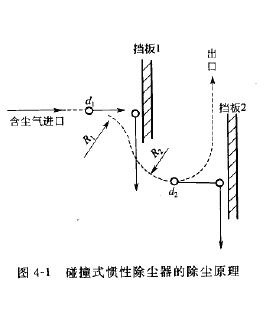

碰撞式慣性除塵器的特點是用一個或多個擋板阻 擋含塵氣流，使氣流中的塵粒分離出來□圖4-1是含 塵氣體沖擊在兩塊擋板上時的除塵原理。含塵氣體以 —定的進口速度沖擊到擋板1上，具有較大慣性力的 大塵粒被分離捕集。小塵粒則隨氣流繞過擋板1，由 于擋板2的作用，使氣流轉向，小塵粒借助離心力和 慣性力被分離捕集。因此*粉塵粒徑越大，氣流速度 越高*擋板板數越多和距離越小，除塵效率就越高，

但壓力損失也越大。

4.1.2回流式慣性除塵器的除塵原理

回流式慣性除塵器的特點是把氣流用擋板分割成小股氣流。為使任意一股氣流都有 同樣的較小的回轉半徑及較大的回轉角，可以采用各種擋板結構，典型的是百葉 擋板。

一般，采用擋板的長度為20mra，擋板與擋板之間的距離為擋板的傾角為30°左右，使氣流回轉角有150°左右□

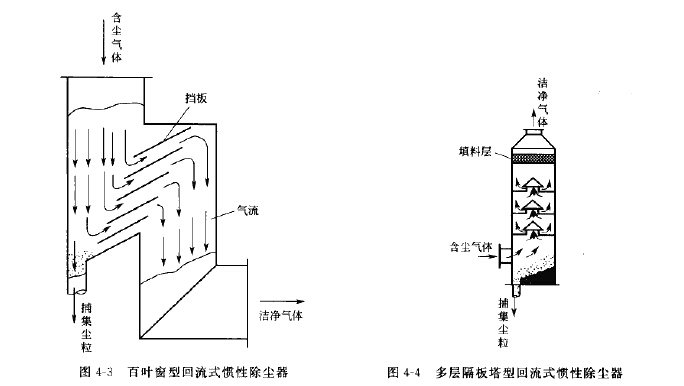

常見的回流式慣性除塵器有三種，圖U為彎管型， 圖4-3為百葉窗型，圖4-4為多層隔板塔型^彎管型、百 " 葉窗型適用于安裝在煙道上使用D多層隔板塔型主要用于

煙霧分離，它能捕集幾微米粒徑的霧滴。為了進一步提高捕 集更細小霧滴的捕集效率，在凈化氣體出口端，塔的頂部裝 設一層填料層，由于填料層的材質、形狀及高度的不同，壓 力損失也不同.通常，壓力損失為1000F&/在沒有裝填料層的多層隔板塔中，空塔速度為1?2m/s時，壓力損失為200?300Pa,
