1.主要設計特點

圓筒形脈沖袋式除塵器的主要設計特點是，把常用的除塵器的方形箱體設計改為圓筒形， 其優點是圓筒體結構合理，承壓能力大，可以節省鋼材，焊接點少，容易加工制造。其缺點是 脈沖噴吹管長短不一，備品互換性差，濾袋花板不易排列。

2.?TMC-90型圓筒脈沖袋式除塵器

TMC-90型圓筒脈沖袋式除塵器，是為火力發電廠除灰系統設計的，作為除塵系統第二級 除塵設備，安裝于粉煤灰?guī)祉斏稀３龎m器是該系統的關鍵設備之一。除塵器結構合理，清灰系 統穩定可靠，并有報替裝置。除塵器用于其他行業中的負壓大、濃度髙工況條件時，也可以獲 得滿意效果。

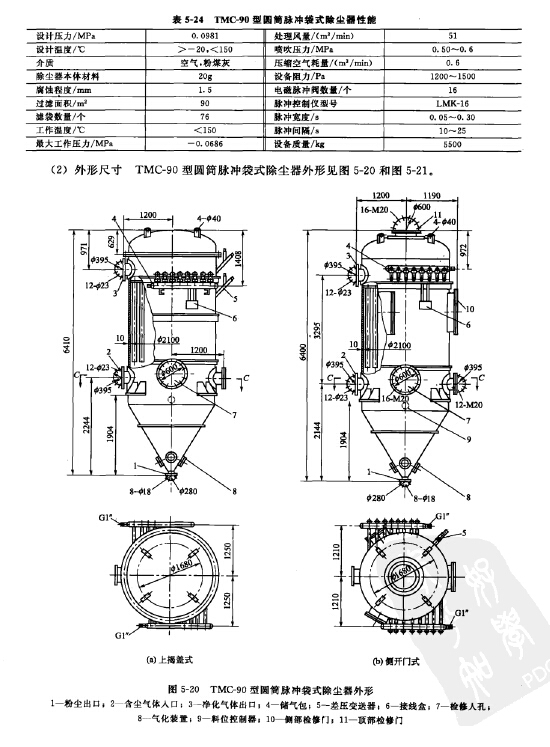

(1)技術性能TMC-90型圓筒脈沖袋式除塵器性能詳見表5-24。

3. HYMC系列圓筒脈沖袋式除塵器

HYMC系列圓筒脈沖袋式除塵器是一種復合式除塵設備，它具有結構合理、除塵效率高、 淸灰效果好、運行可靠、維護管理簡單等優點，可應用于冶金、建材、機械、化工、電力等部 分。HYMC-216型和HYMC-297型濾袋長度可達6m,

(1)工作原理含塵氣體進入除塵器后靠離心力將粗粉塵分離，粗塵沉降后再將懸浮于氣 體中的細粉塵進行濾袋過濾，從而凈化氣體。除塵器淸灰采用脈沖淸灰技術，清灰過程由脈沖 噴吹控制儀控制和調整。

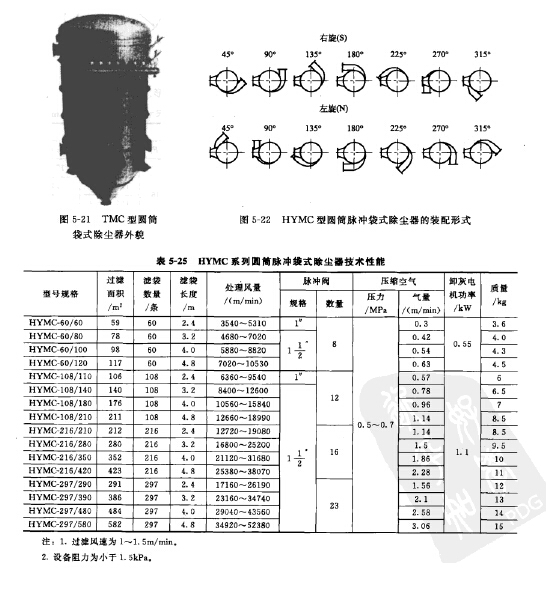

(2)技術性能HYMC圓筒脈沖袋式除塵器進出風口形式見圖5-22,?HYMC圓筒脈沖袋 式除塵器的主要性能見表5-25。

4.使用注意事項

(1)圓筒形袋式除塵器的每個噴吹管淸灰的濾袋數量和過濾面積是不一樣的，但每個噴吹 管用的脈沖閥是一樣的，所以脈沖閥的規格型號 應由長一根噴吹管來決定。

(2)當處理風貴超過除塵器性能很多時，可 采用多臺除塵器并聯的形式來滿足大風fl的要求。

?
